Ender3 NG!我的第一台 Cxy 打印机

由 Ender3 华丽的转变为了 Ender3 NG

进化!

陆陆续续花了 3 个月,把我的入门3D打印机Ender3改成了Ender3 NG

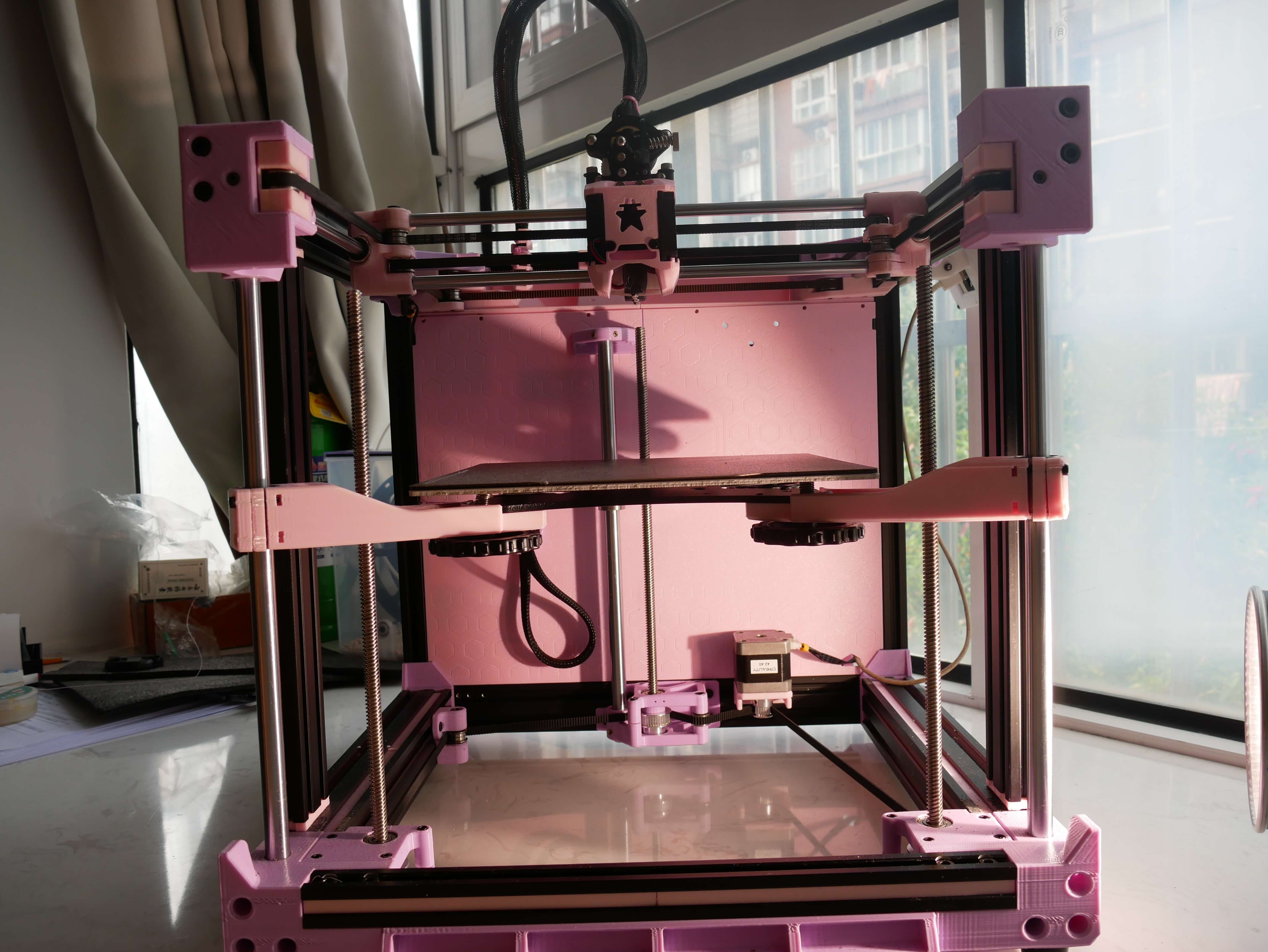

正面-打印机本体
正面-打印机本体

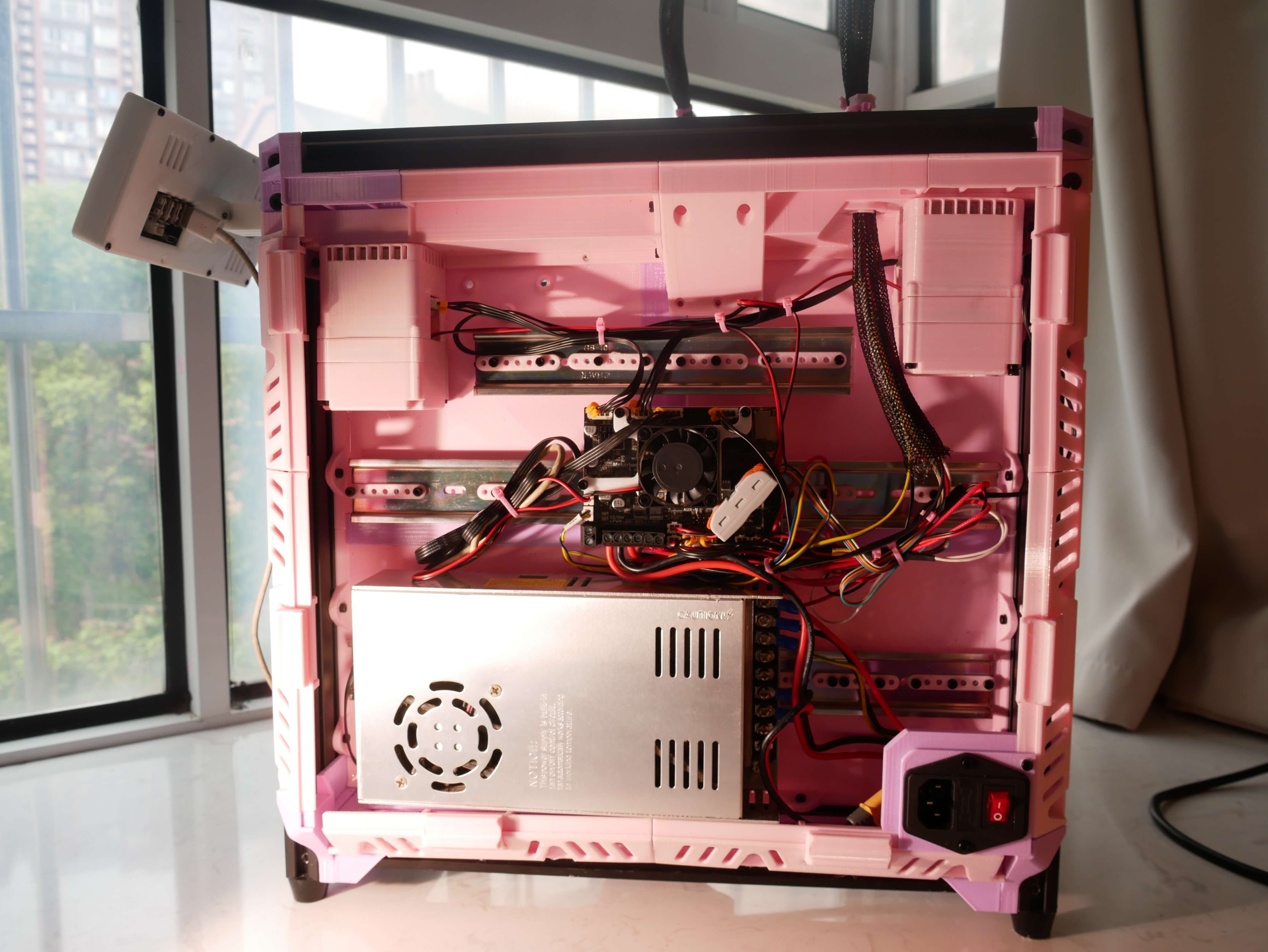

背面-电源仓
背面-电源仓

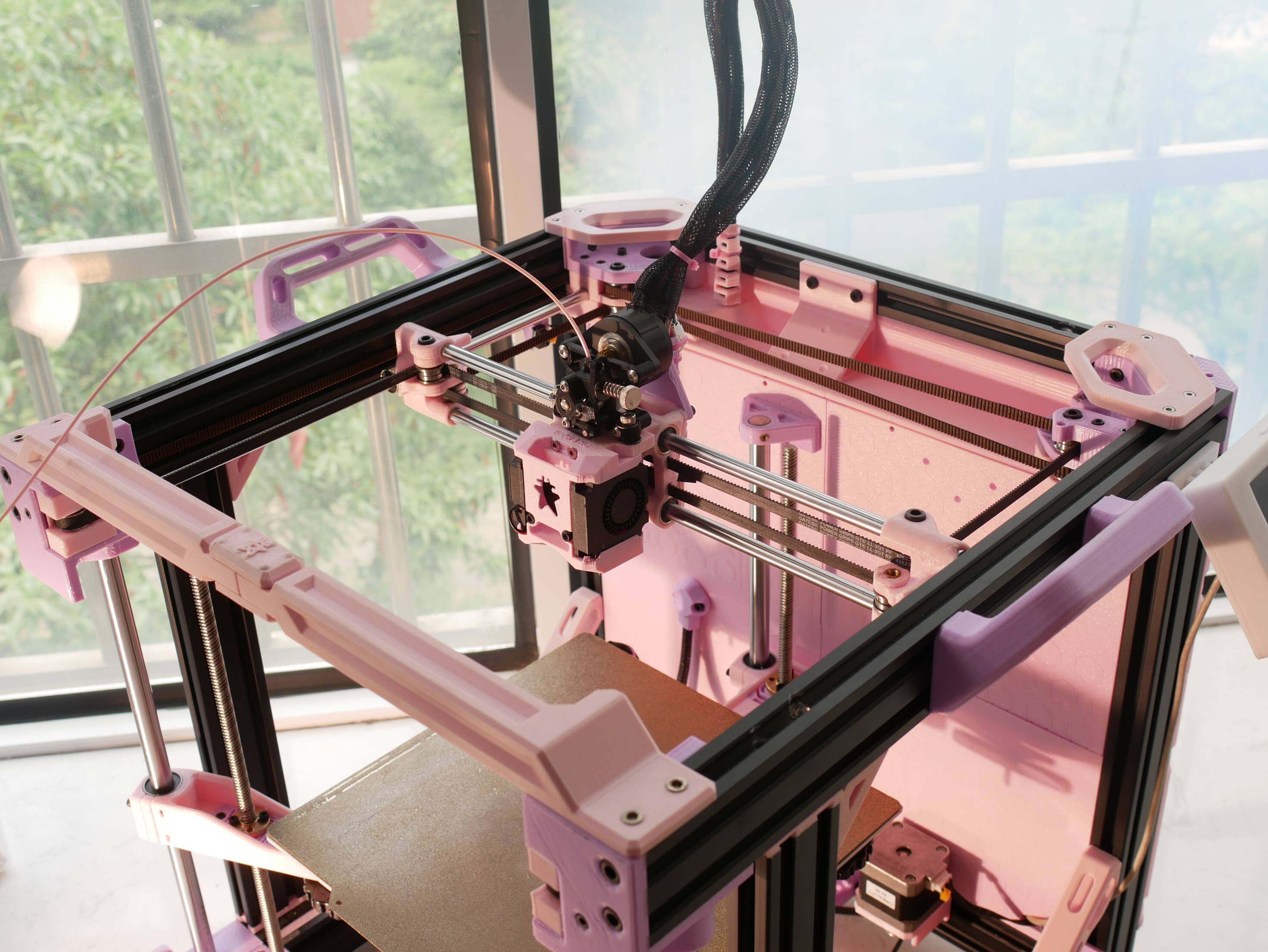

顶部机架
顶部机架

底部框架
底部框架

  • 挤出机:SherpaMini
  • 热端:拓竹 华塑TZ 2.0
  • 电机:创想原厂
  • 主板:MKS Robin E3 v1.1
  • 打印件:R3D PETG Eco 24¥/KG
  • Klipper上位机:红米2 1+8G

来时路

去年8月在同学那里便宜接手到了这台Ender3,从0开始历经所有新手玩家都要踩的坑
不沾底板,调平,翘边,撞喷嘴,挤出机堵头,打印失败······当时他还是长这样的:

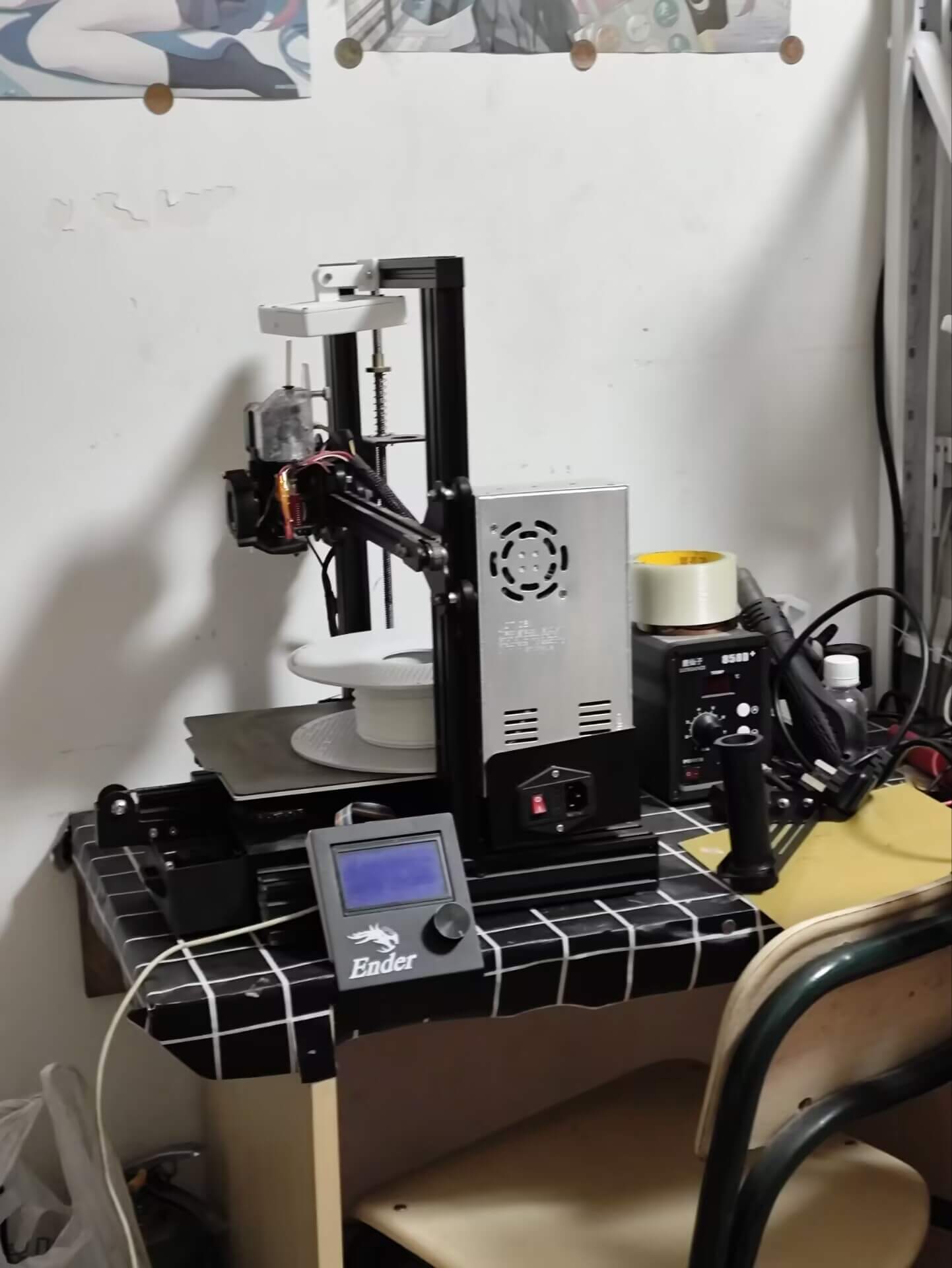

去年的Ender3
去年的Ender3

除了 Klipper 配置文件摸索怎么写,还学切片建模以及了解到了 Gcode 的原理和打印机的框架结构
从此一发不可回头

了解到什么叫 i3 龙门架结构,知道了还有 CoreXY 结构的打印机,再了解到 DIY 打印机,了解到 Voron、大鱼之类的 DIY 机器
得出一个我手上这i3就是一个烂摊子的结论啊!
中间也走了弯路,试着换了双z,改了个线轨,但其实作用并不大,尤其是热床动起来桌子那叫一个地动山摇

后来某次逛reddit找配置文件的时候,发现了一个名叫[Ender3NG CoreXY]的头衔
这让我找到了新大陆
好嘛,i3直接改CoreXY!于是再也忍不住了,当时趁着春节开始买耗材,买结构件,研究图纸

然后打印机就不停歇的一直开干,整天守着机器,看着 BOM 表对打印进度

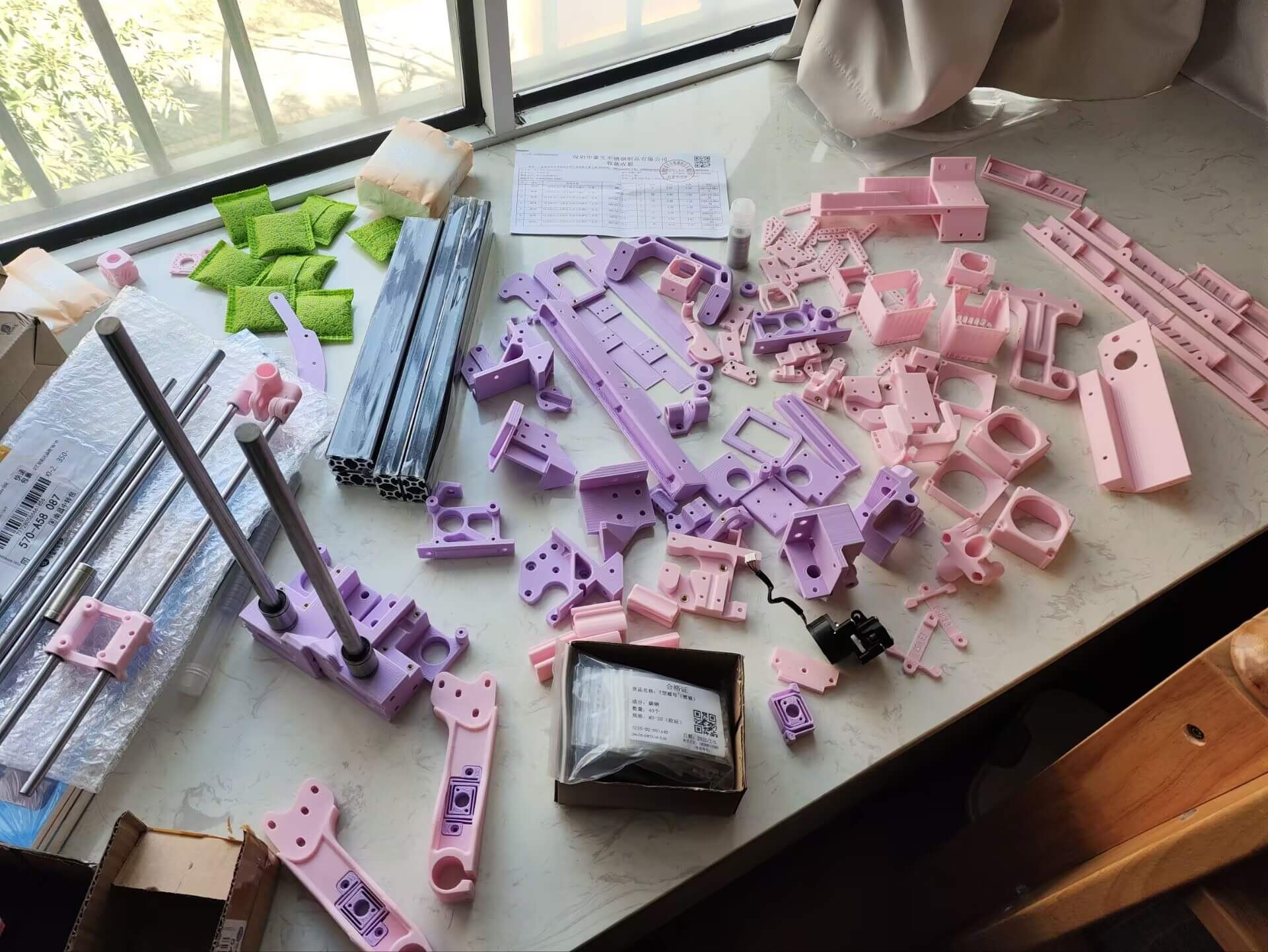

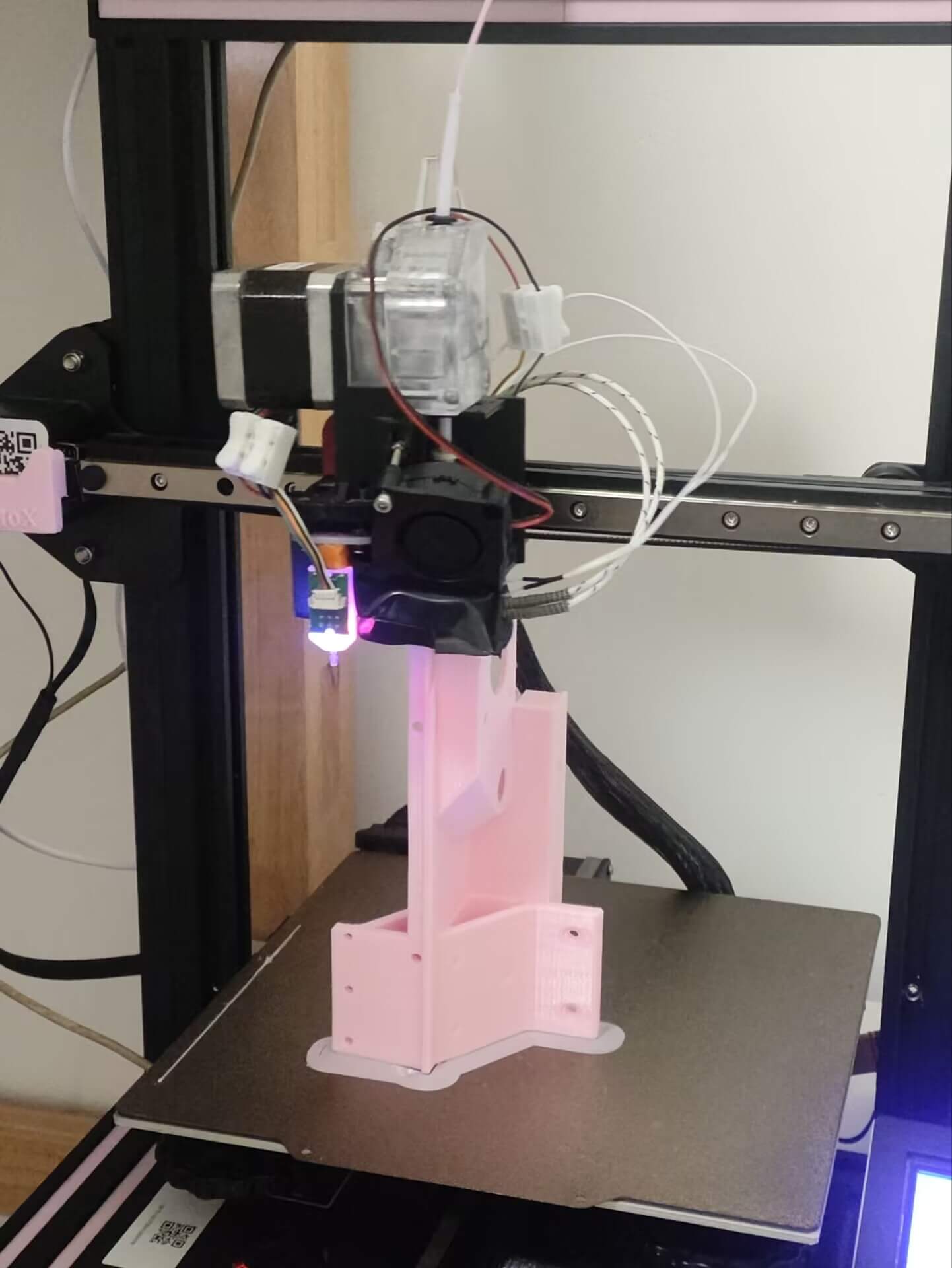

打印结构件
打印结构件

耗费了差不多一个星期,年后配件也陆续到齐了
耗费了差不多一个星期,年后配件也陆续到齐了

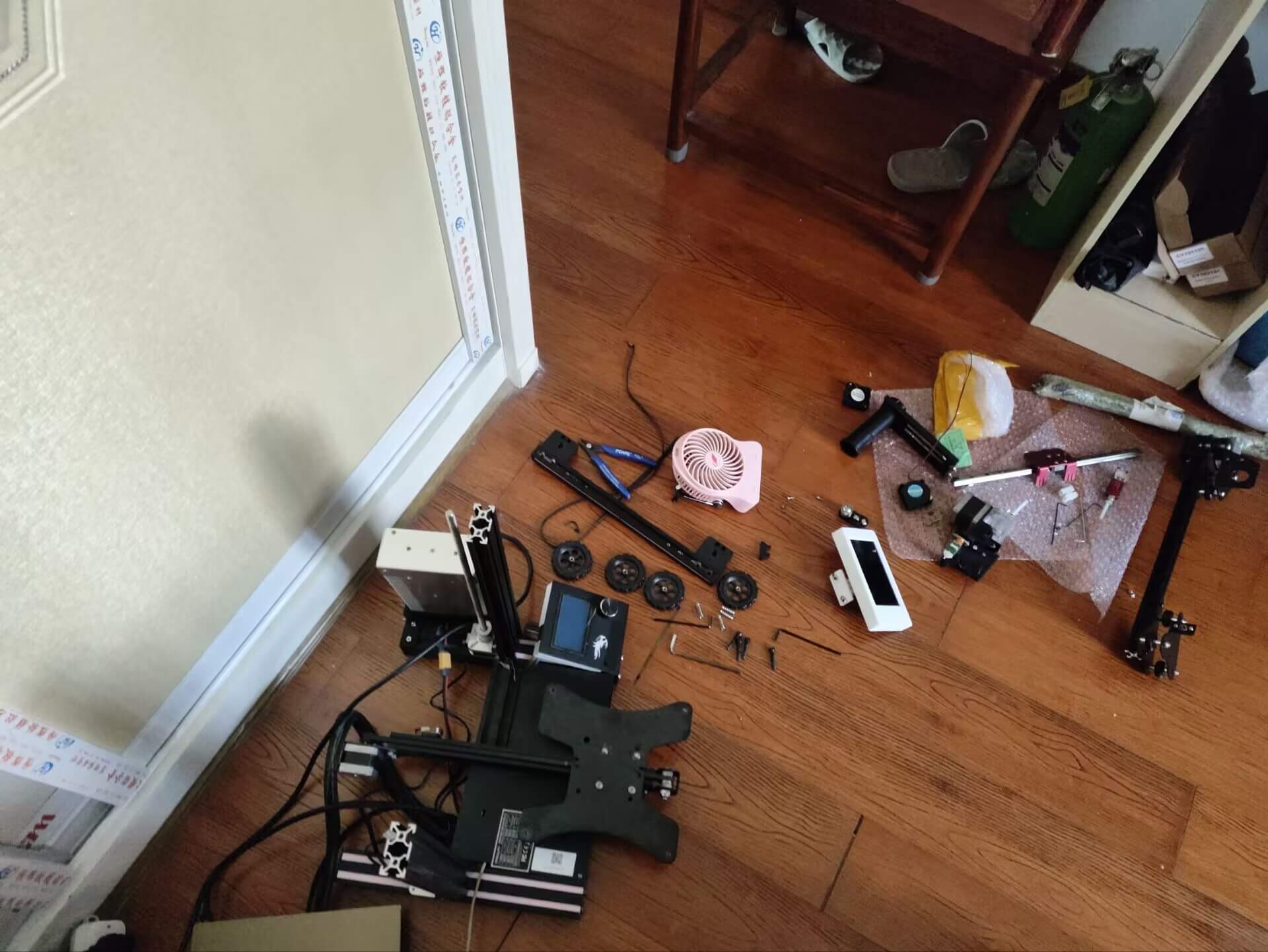

背板没有打印,一直堵头出问题,忍不了了直接开拆
背板没有打印,一直堵头出问题,忍不了了直接开拆

MK8热端堵,换E3D V6,没几天又堵了,一直解决不了
于是问了万能的群友,群友果断推荐我换个拓竹热端

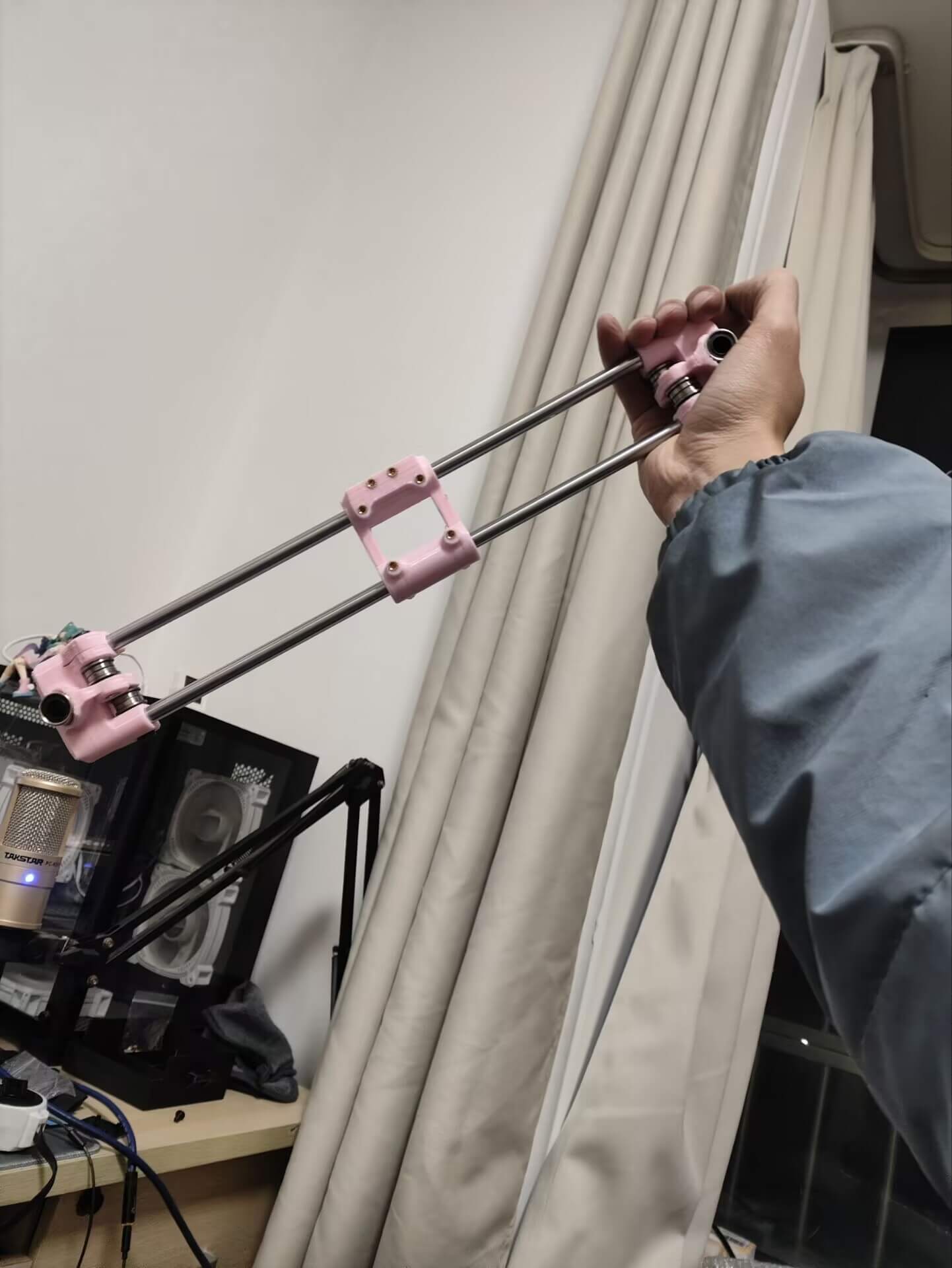

X轴运动组件
X轴运动组件

基础组件拼好后,开始给塑料件上热熔螺母,给铝型材钻孔(贼特么费劲啊,就应该让型材商家去弄)
中途遇到很多次孔位不对,模型瑕疵和翘边导致的尺寸些许差异
果断使用锉刀大法和垫片工艺···

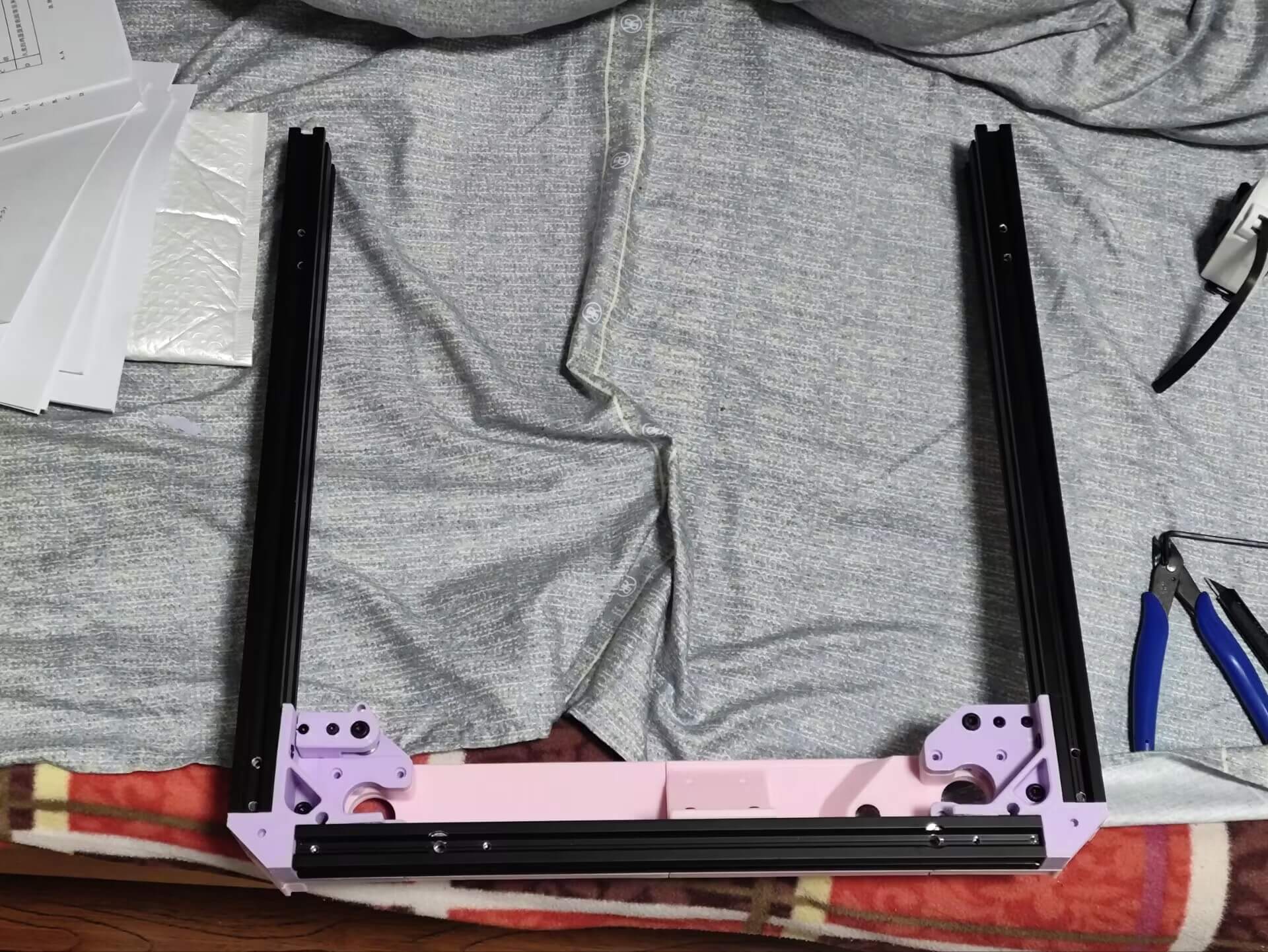

开始组装框架
开始组装框架

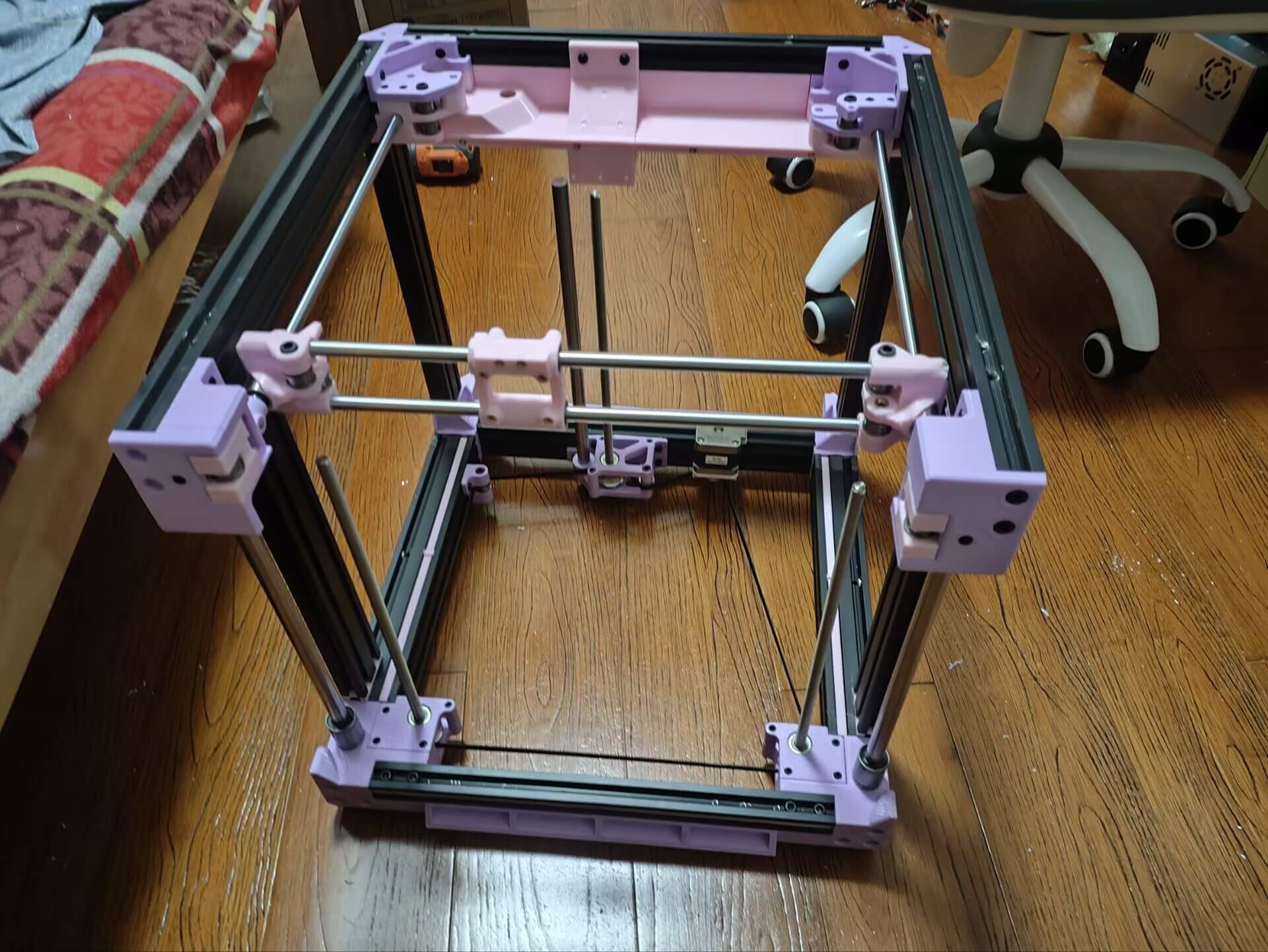

框架终于方了
框架终于方了

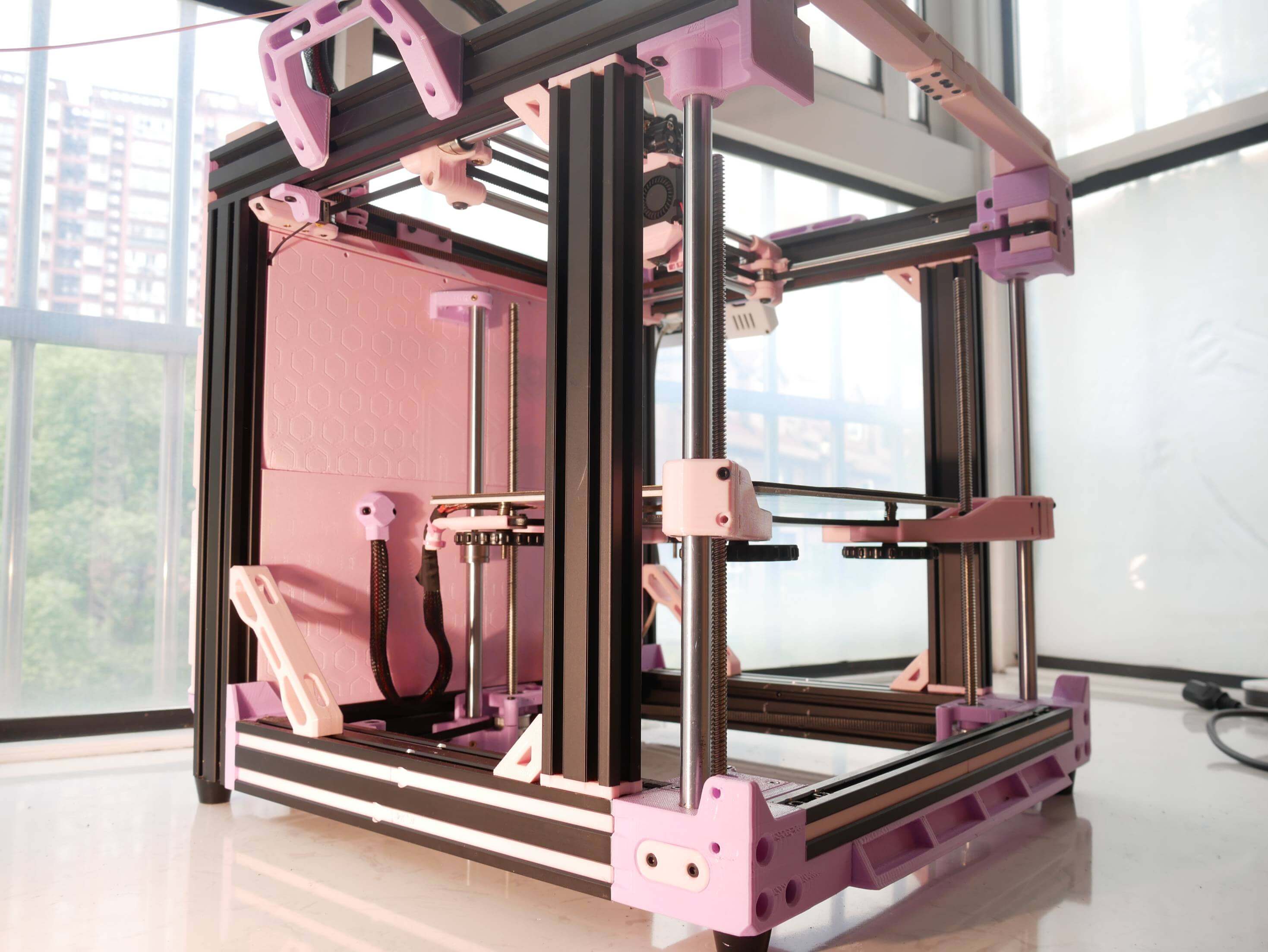

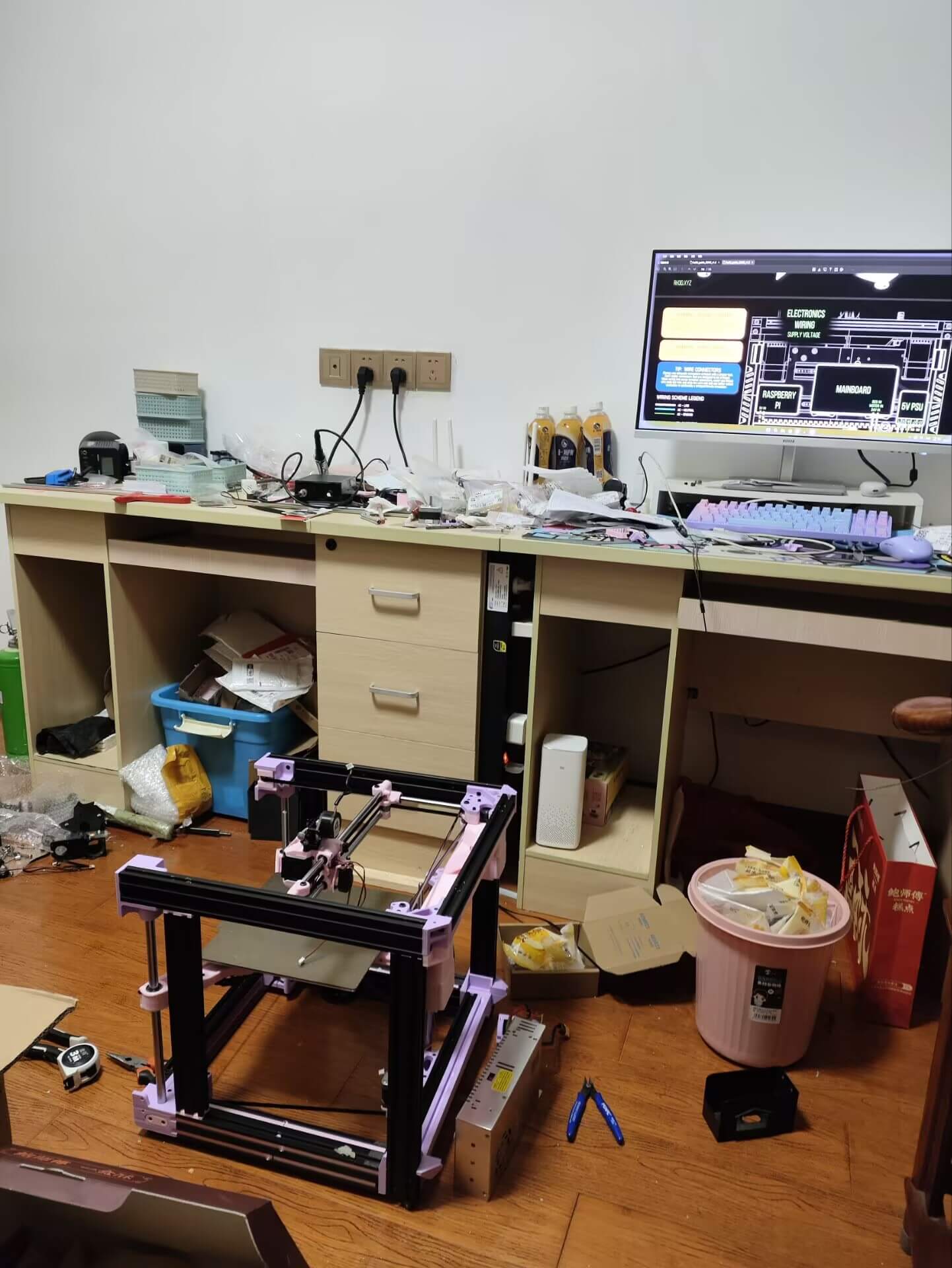

看起来像那么回事了
看起来像那么回事了

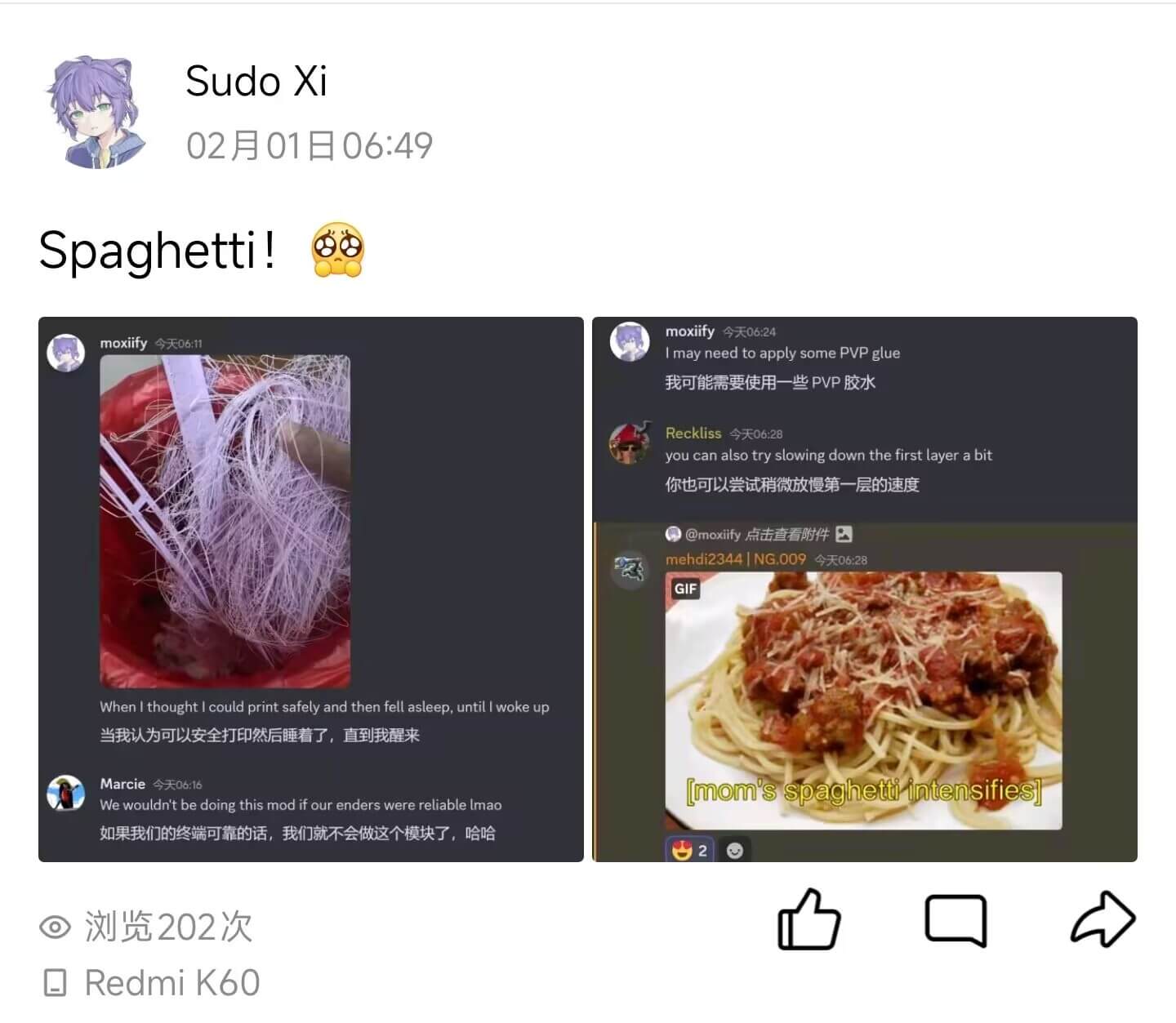

当然,中途当然是错过不了喜闻乐见的····无数次的炒面环节
所以说打印机没调好千万不要睡着了
所以说打印机没调好千万不要睡着了

背板实在是打印不成功,身上的事情又多的数不清,于是只能搁置了
3 月进了个ICU,出来就是 4 月中,在家没法干别的,终于是把他完全体给打造完成了(85%?)
也终于可以把在房间堆了两个月的废料碎屑之类的清理干净了
回想这些月的经历,真是世事难料啊

祝以后不要再炒面,可以安心玩我的3D打印(机)
不过还是很心动拓竹啊!玩打印机太太太累了
当然,很感谢这个项目的作者,耗费了大量经历制作出了这样一个完善精美的项目
有兴趣的可以访问:Rh3d.xyz
